I. Struchtúr Teicniúil agus Caighdeáin Dearaidh
Dearadh na Corda síneadh Eorpacha ní mór cloí go docht leis na sonraíochtaí teicniúla seo a leanas:
Comhéadan Breiseán agus Soicéad

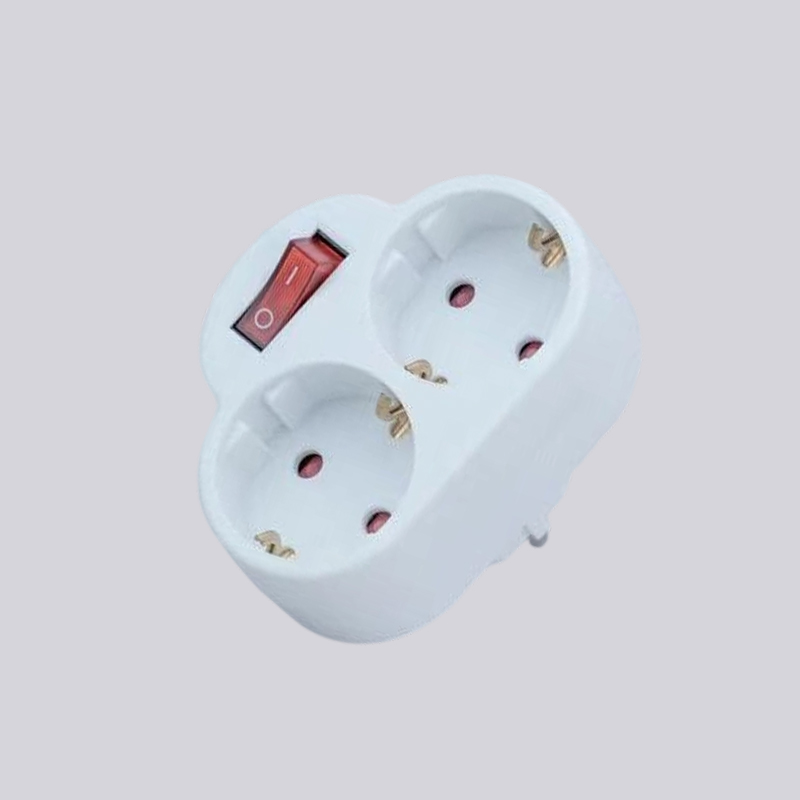

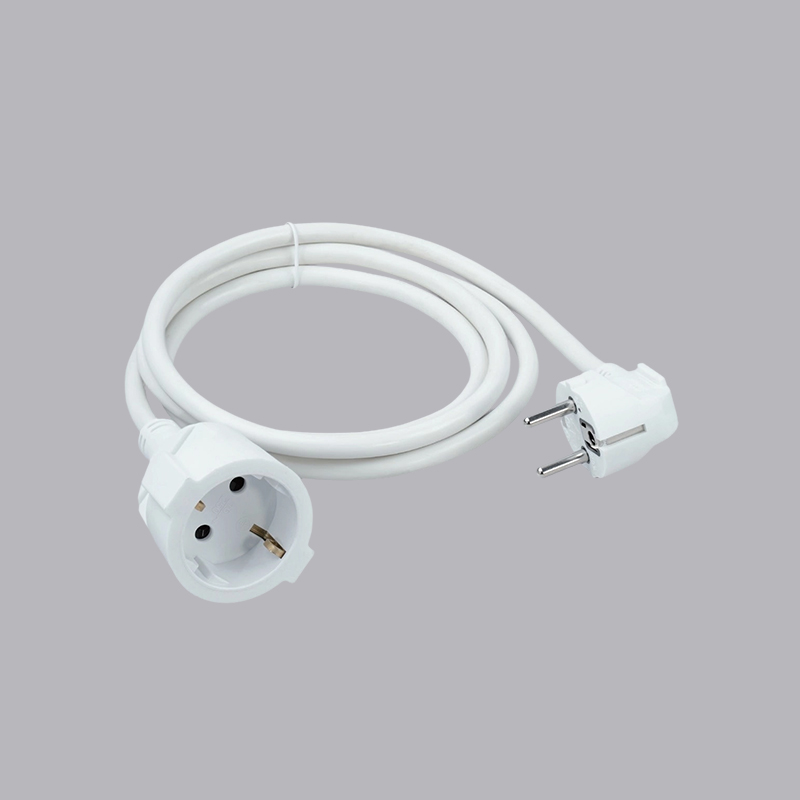

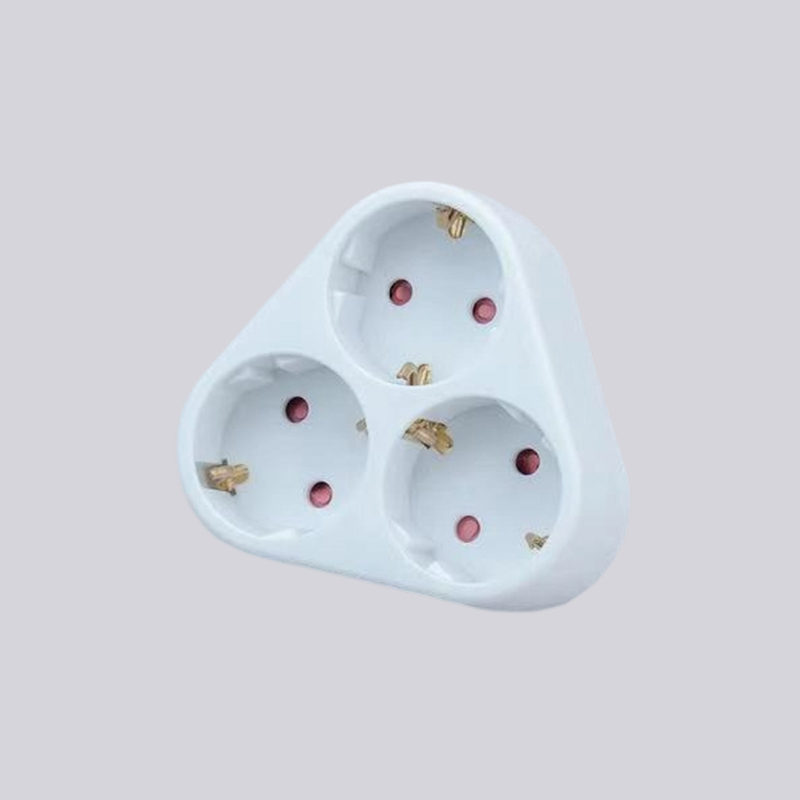

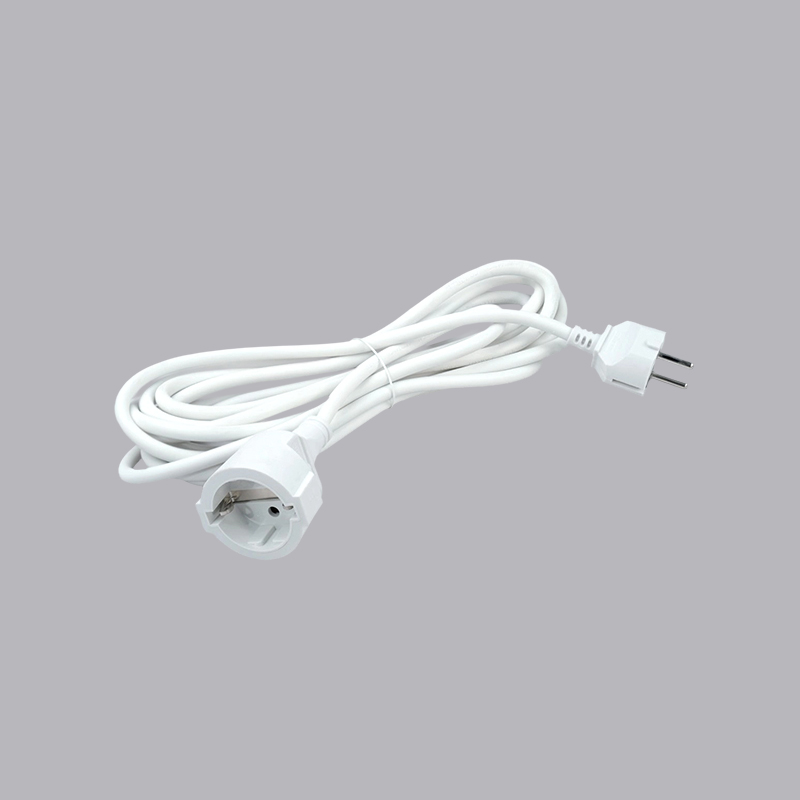

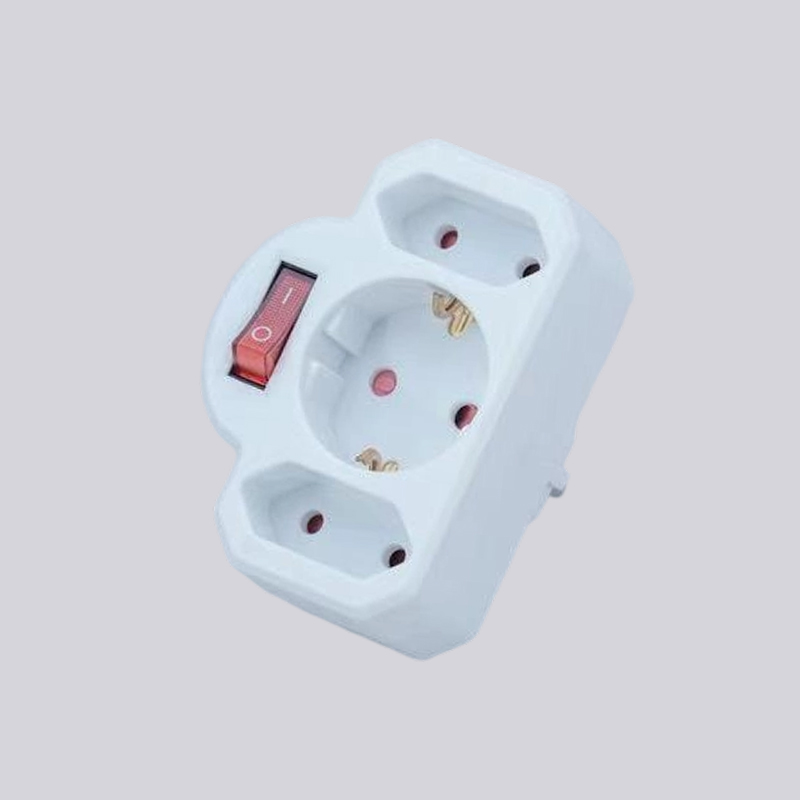

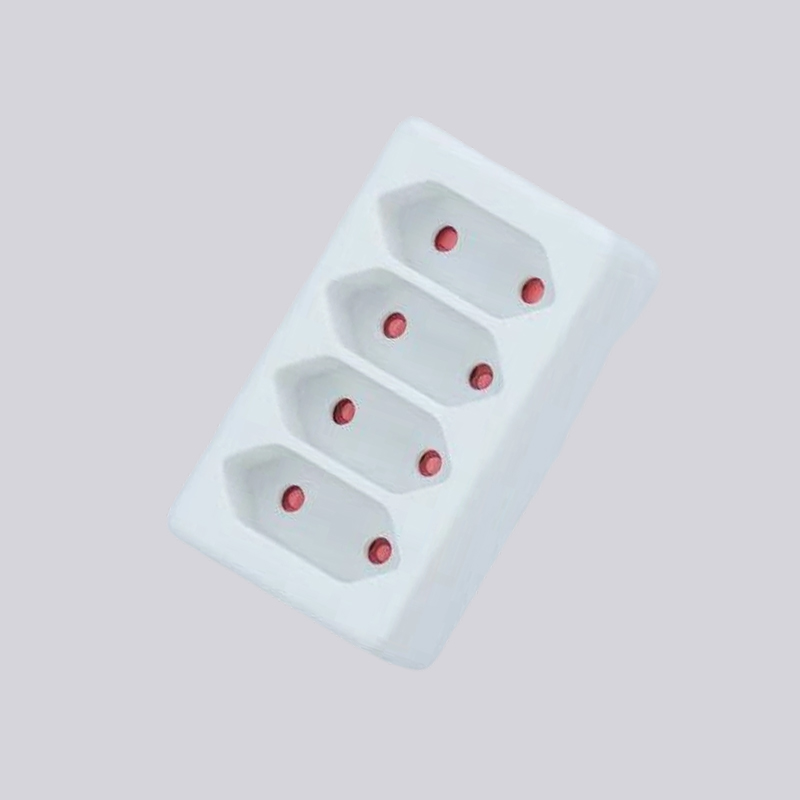

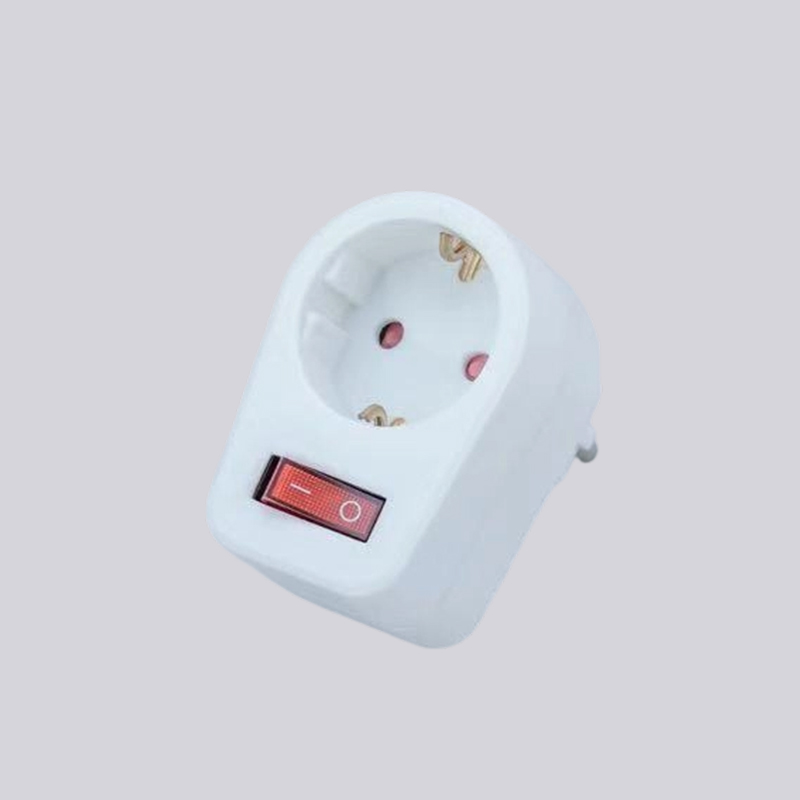

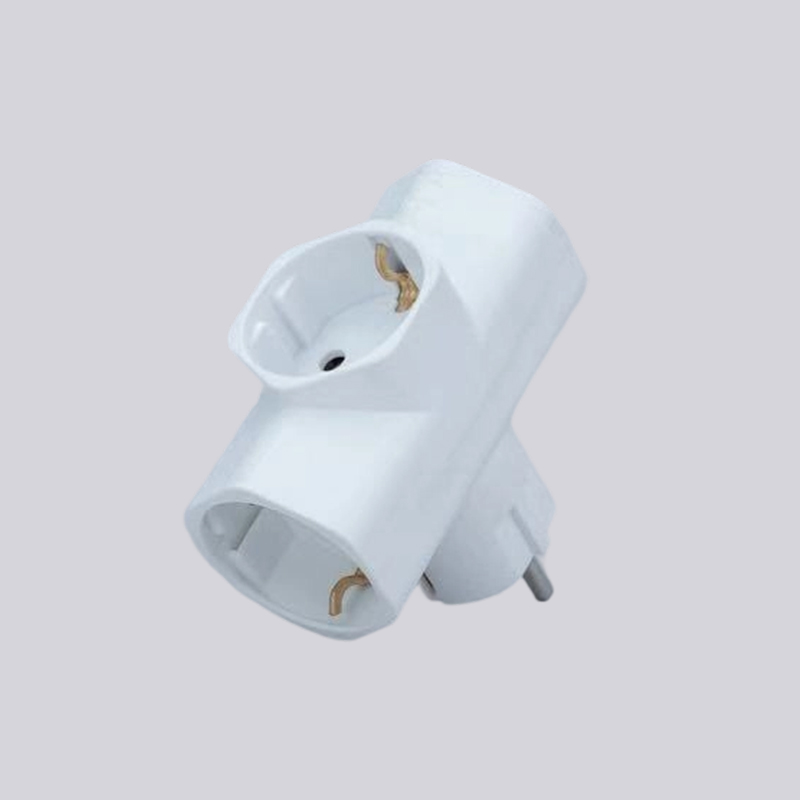

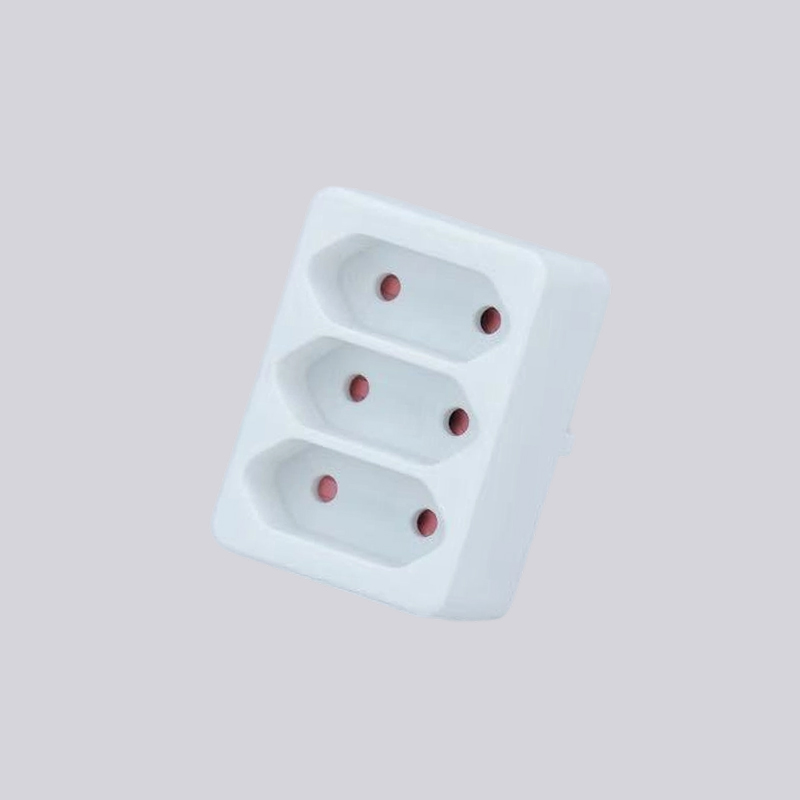

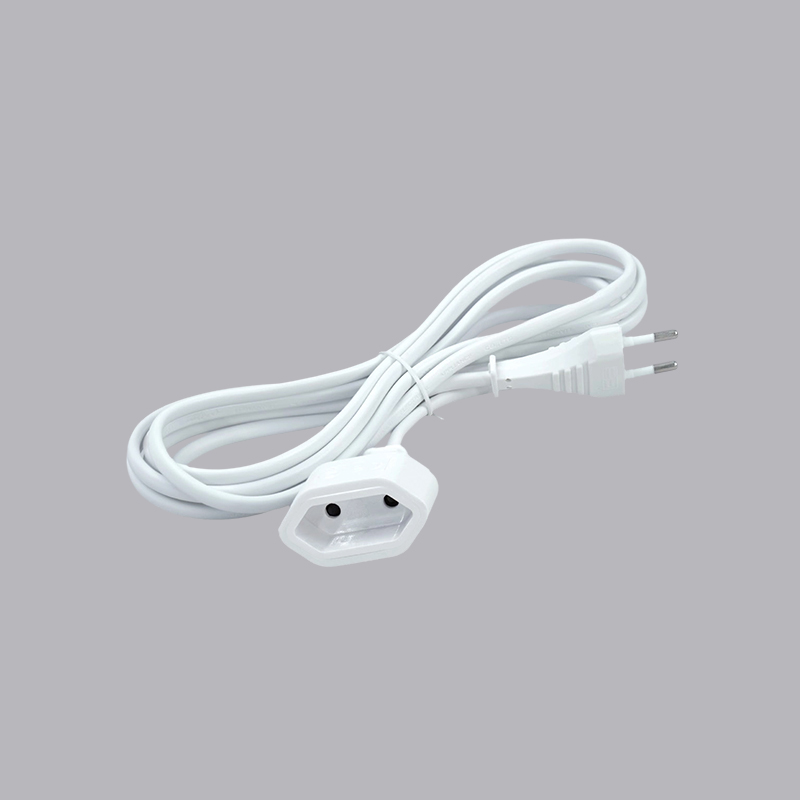

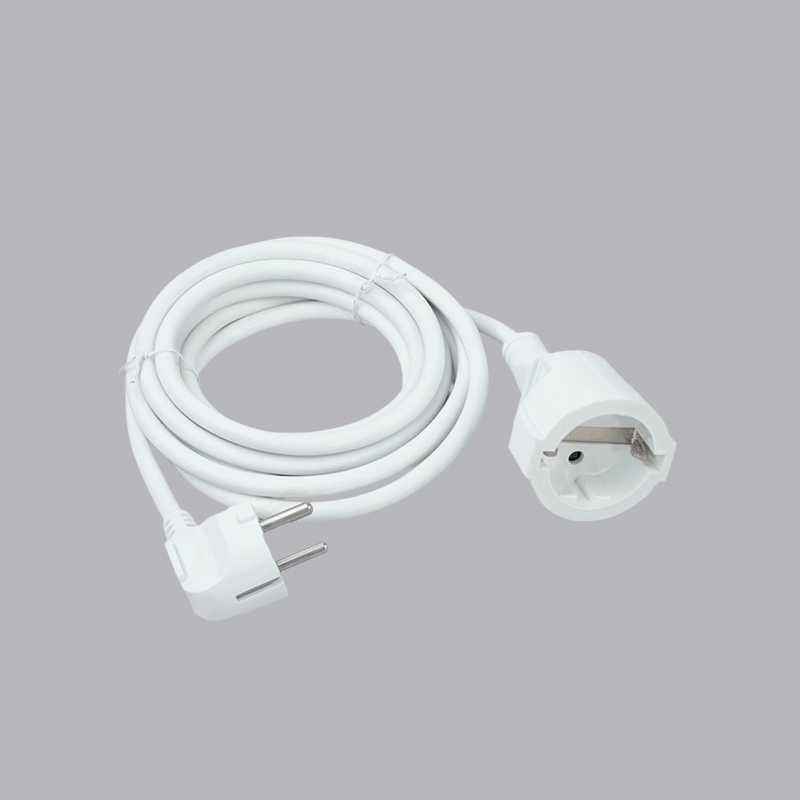

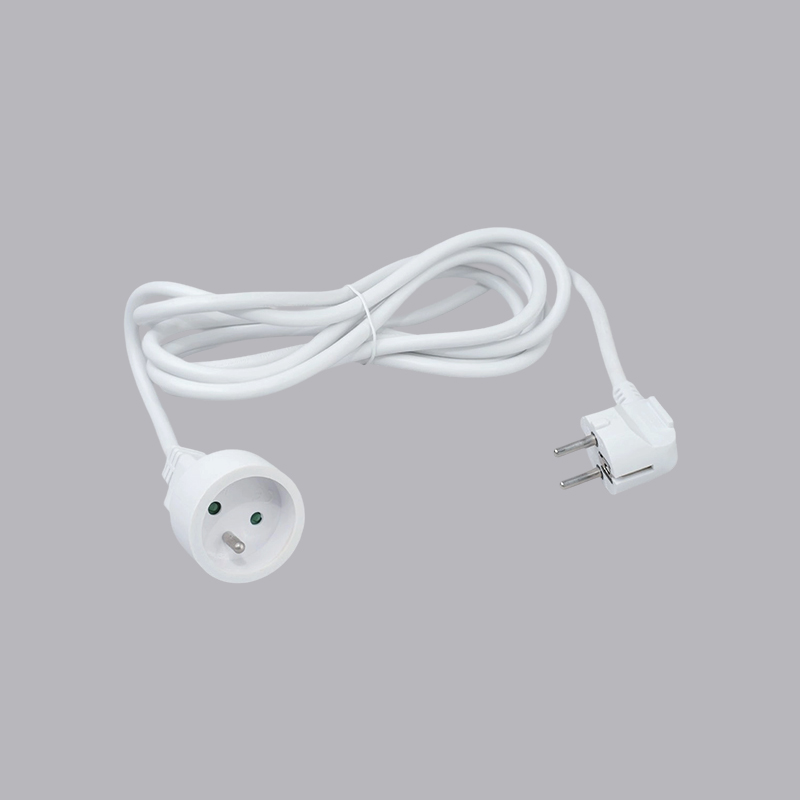

Cloíonn plocóidí Eorpacha de ghnáth le caighdeán CEE 7/7 (ag luí le cineálacha E/F Gearmánach Schuko agus Fraincis). Tá bioráin sorcóireacha acu le trastomhas 4.8mm agus fad 19mm, agus teagmháil earraigh ar an taobh talún. Ní mór don chomhéadan soicéad caighdeáin EN 50075 (neamh-thalamh) nó EN 50077 (bunaithe) a chomhlíonadh chun comhoiriúnacht le fearais leictreacha coitianta Eorpacha a áirithiú.
Sonraíochtaí Cábla agus Seoltacht
Ní mór copar saor ó ocsaigine (OFC) a bheith sa phríomhsheoltóir le seoltacht 100% IACS (Caighdeán Idirnáisiúnta Copar Annealed). I measc na réimsí coitianta trasghearrtha tá:
0.75mm² (reatha rátáilte 10A, cumhacht 2300W)
1.5mm² (reatha rátáilte 16A, cumhacht 3680W)
2.5mm² (reatha rátáilte 25A, cumhacht 5750W)
De ghnáth déantar an t-insliú d’ábhar clóiríd polaivinile (PVC) nó ábhar nialas-halaigine deatach íseal (LSZH) agus tá sé resistant teocht ó -15°C go 70°C.
Rátáil Cosanta Imfhálú
De réir IEC 60529, caithfidh cordaí síneadh faoi dhíon freastal ar IP20 (cosaint i gcoinne turraing leictreach), agus caithfidh táirgí lasmuigh freastal ar IP44 (splashproof) nó IP67 (dustproof agus uiscedhíonach).
II. Eolaíocht Ábhar agus Saintréithe Sábháilteachta
Cinneann an roghnú ábhair le haghaidh cordaí síneadh Eorpacha go díreach a sábháilteacht leictreach, marthanacht agus inoiriúnaitheacht comhshaoil. Tá a gcóras croí-ábhar deartha go cúramach chun rialacháin dhiana an AE a chomhlíonadh.
1. Insliú agus Innealtóireacht Ábhar Sheath
Teicneolaíocht foirmithe PVC (clóiríd polaivinile): Mar an t-ábhar is coitianta a úsáidtear, ní mór a fhoirmiú cothromaíocht de retardancy lasair, solúbthacht, agus friotaíocht ag dul in aois a bhaint amach.
Moilliú lasair: Caithfidh sé IEC 60332-1 (tástáil dóite ingearach aon chorda) agus an IEC 60332-3 níos déine (tástáil dóite cuachta) a rith. Is gnách go n-úsáideann córais lasair-retardant retardants lasair ilchodach, mar shampla hiodrocsaíd alúmanaim (ATH) agus hiodrocsaíd mhaignéisiam (MDH), a oibríonn go sineirgisteacha le linn dócháin. Le linn dócháin, dianscaoileann siad chun teas a ionsú agus gal uisce a scaoileadh, ag caolú na ngás indóite. De ghnáth is gá go mbeadh an t-innéacs ocsaigine (OI) os cionn 32% (ASTM D2863).
Friotaíocht Aosaithe agus Airíonna Meicniúla: Ba cheart plaistigh a bhfuil dea-fhriotaíocht imirce acu (cosúil le DINP agus DOTP) a roghnú chun brittleness a chosc tar éis úsáid fhada. Caithfidh gníomhairí frith-aosaithe (cosúil le carbóin dubh) seasamh in aghaidh díghrádú UV go héifeachtach. Is iad na riachtanais neart teanntachta go ginearálta ≥15 MPa, agus fadú ag briseadh ≥150% (caighdeán EN 50363).
Feidhmchláir Ábhar Eile:
Úsáidtear ábhair Halaigine Íseal Deataigh náid (LSZH) go príomha in áiteanna a bhfuil ceanglais dhian ar shábháilteacht dóiteáin acu, mar shampla fobhealaí, aerfoirt agus ionaid sonraí. Tá siad bunaithe ar pholaoilfín (cosúil le EVA) agus ar lasair-retardants mar ATH/MDH. Le linn dócháin, caithfidh dlús deataigh agus tarchur solais a bheith >60% (IEC 61034), agus ní mór do chreimeadh gáis (pH agus seoltacht) cloí le EN 50267-2-2.
Úsáidtear ábhair rubair i gcordaí síneadh tionsclaíocha tromshaothair (cosúil le struchtúr H07RN-F). Cuireann siad friotaíocht ola den scoth, friotaíocht fuar (síos go -40 °C), agus friotaíocht brú meicniúil (comhlíonann sraith tástálacha EN 60811).
2. Roghnú agus Cóireáil Miotail Seoltóra
Copar saor ó ocsaigine (OFC): íonacht ≥ 99.95%, seoltacht ≥ 101% IACS. Cuireann a chion ocsaigine an-íseal (<0.001%) cosc ar bhrabú hidrigine agus cinntíonn sé cobhsaíocht seoltóra tar éis úsáid fhadtéarmach.
Próiseas Plating:
Plátáil Nicil ar Phionnaí/Muinchillí: Is gnách go mbíonn an ciseal nicil 3-5μm ar tiús (de réir EN 50525-1). Soláthraíonn sé go príomha cruas, friotaíocht caitheamh, agus cosnaíonn sé an t-ábhar bonn ó ocsaídiú. Caithfidh an bunábhar copair nó práis leaisteachas maith a choimeád.
Plating Stáin ar Chroílár Copar Inmheánach: I dtimpeallachtaí tionsclaíocha ard-taise, is minic a úsáidtear stáin plating ar sheoltóirí copair chun cosc a chur go héifeachtach ar fhriotaíocht teagmhála mhéadaithe de bharr sulfíde nó ocsaídiúcháin agus feabhas a chur ar shádracht.
3. Meicníochtaí Dearaidh Struchtúrtha agus Sábháilteachta
Córas Inslithe Dúbailte: Úsáideann go leor cordaí síneadh Eorpacha dearadh "insliú dúbailte", comhdhéanta d'insliú bunúsach (ciseal PVC ar an seoltóir) chomh maith le insliú forlíontach (ceachtar an truaill seachtrach iomlán nó struchtúr inslithe inmheánach). Ní éilíonn na táirgí seo sreang talún (ach dhá sheoltóir) agus tá siad marcáilte le siombail "U" (ciorclach). Comhlíonann siad EN 60309 agus soláthraíonn siad iomarcaíocht sábháilteachta méadaithe.
Faoiseamh brú: Cruthaítear “faoiseamh brú” solúbtha nó feiste clampála inmheánach, múnlaithe insteallta go hiondúil, ag an gcomhéadan idir an cábla agus an breiseán/soicéad. Comhlíonann sé seo ceanglais tástála lúbthachta EN 60799 agus cuireann sé cosc ar bhriseadh sreinge inmheánach de bharr lúbthachta arís agus arís eile.
III. Anailís Chórasach ar Chásanna Feidhme agus Bainistíocht Ualach
Is tionscadal córasach é corda síneadh a roghnú, a éilíonn cinneadh cuimsitheach bunaithe ar shaintréithe ualaigh, coinníollacha comhshaoil, agus rialacháin sábháilteachta.
1. Cineál Luchtaigh agus Anailís Saintréithe
Ualaí frithsheasmhacha: Mar lampaí gealbhruthacha agus téitheoirí leictreacha. Cuireann siad sruth cobhsaí agus sruth inrush íseal ar fáil, rud a fhágann go bhfuil an roghnú sách simplí; ní mór dóibh ach an chumhacht rátáilte a chomhlíonadh.
Ualaí ionduchtaithe: Mar uirlisí mótair (druileanna leictreacha, comhbhrúiteoirí) agus cuisneoirí. Is féidir le sruthanna tosaigh (inrush) 5-7 huaire an sruth rátáilte a bhaint amach agus mairfidh siad na céadta milleasoicind. Ní mór cáblaí (go hiondúil le limistéar trasghearrtha dóthanach) agus nascóirí (chun creimeadh stua a sheachaint) a roghnú chun na ró-ualaí gearra seo a sheasamh.
Ualaí capacitive: Mar shampla soláthairtí cumhachta a athrú (ríomhairí, chargers fón póca). Ag cumhacht-ar, tarlaíonn sruth luchtaithe mór toilleora (inrush). Cé nach maireann an borradh seo ach beagán ama, bíonn tionchar aige fós ar theagmhálacha cónascaire.
Ualaí neamhlíneacha: Mar inverters agus soláthairtí cumhachta tiománaithe LED. Gineann na hualaí seo armónacha ard-ord (go háirithe an tríú armónach), rud a d'fhéadfadh a bheith ina chúis le sruth neodrach a bheith níos airde ná an chéimshruth. Maidir le cáblaí síneadh le poill iolracha, ní mór an fachtóir seo a mheas go hiomlán, agus ba cheart dearadh le tras-alt seoltóra neodrach níos tiús a roghnú.
2. Treoir Roghnúcháin Ghairmiúil le haghaidh Timpeallachtaí Sonracha
Ceardlanna Tionsclaíocha/Láithreáin Tógála:
Cineál Cábla: Ní mór cábla tromshaothair rubairithe (cosúil le H07RN-F) a úsáid. Sáraíonn a fhriotaíocht ola, a fhriotaíocht bhrúite meicniúil, agus a fhriotaíocht aimsire (-25°C go 60°C) iad siúd atá ag PVC.
Rátáil Cosanta: IP67 ar a laghad, a chosaint i gcoinne cur isteach chuisnithe, smionagar miotail, agus deannaigh.
Gnéithe Breise: Is dea-chleachtais iad RCD Comhtháite (Gléas Reatha Iarmharach) agus cosaint forshrutha.
Ionaid Sonraí/Seomraí Ríomhaireachta:
Riachtanais lasair-retardant: Tá cábla LSZH éigeantach chun deatach tocsaineach agus gáis chreimneach a chosc ó mhilleadh a dhéanamh ar threalamh cruinneas agus bac a chur ar aslonnú i gcás dóiteáin.
Riachtanais Feidhmíochta: Ní mór ionduchtacht íseal agus impedance íseal a bheith ag cáblaí chun cobhsaíocht voltais a chinntiú. Is minic a bhíonn PDU saincheaptha (aonad dáileadh cumhachta) ag gabháil leis na cáblaí seo ó mhonaróirí mar Cixi Lianou Electrical Appliance Co., Ltd.
Áiseanna Leighis:
Comhlíonadh Caighdeánach: Ní mór caighdeán sábháilteachta EN 60601-1 a chomhlíonadh do threalamh leictreach leighis. Tá rialacháin thar a bheith dian ag an gcaighdeán seo maidir le sruth sceite talún agus sruth sceite othar (go hiondúil <0.1mA).
Dearadh Struchtúrtha: Is gnách go mbíonn dathanna nó cruthanna difriúla ag plocóidí agus soicéid chun plugáil thaisme isteach i gciorcaid neamhleighis a chosc.
Imeachtaí Lasmuigh agus Sealadacha:
Cosaint Mheicniúil: Ba chóir go mbeadh truaill sheachtrach an-athléimneach ag cáblaí agus d'fhéadfadh sraith armúr breise a bheith san áireamh.
Infheictheacht agus Sábháilteacht: Ba chóir go mbeadh dath geal ar cháblaí (oráiste nó buí) agus feistithe le RCDanna ard-íogaireachta 30mA ar fud chun turraing leictreach a chosc ó thaise.
Inoiriúnaitheacht Shéasúrach: I réigiúin fhuar, cinntigh nach n-éiríonn an t-ábhar cábla brittle ag teochtaí ísle.
3. Prionsabail Innealtóireachta um Bainistíocht Ualach
Derating: Tá cosc dian ar oibriú fada agus ualach iomlán. Leantar an riail 80% go coitianta san innealtóireacht. Ciallaíonn sé seo, le haghaidh téad síneadh 16A, nár cheart go mbeadh an t-ualach leanúnach molta níos mó ná 12.8A (thart ar 2940W), rud a cheadaíonn ró-ualach neamhbhuan agus diomailt teasa.
Fad agus Titim Voltais: Tá impedance ag cáblaí, rud a fhágann go dtiteann an voltas de réir mar a mhéadaíonn an fad. De réir IEC 60364-5-52, ba cheart go mbeadh titim voltais níos lú ná 3% i gcoitinne. Is í an fhoirmle ríomh: Titim voltas ΔU = (ρ * L * I * 2) / A (Is é ρ friotachas, is é L fad, is sruth I é, agus is é A achar trasghearrtha). Teastaíonn achar trasghearrtha níos mó le hachair tarchurtha níos faide.
Bainistíocht Teirmeach: Ba cheart cordaí síneadh a shíneadh go hiomlán. Cruthaítear ionduchtacht nuair a dhéantar iad a fhuarú agus cuireann sé bac ar dhiomailt teasa, rud a fhágann carnadh teasa agus baol dóiteáin. Ba cheart go leor spáis a fhágáil timpeall orthu le haghaidh cúrsaíochta aeir.
IV. Próiseas Déantúsaíochta agus Rialú Cáilíochta
Tóg Cixi Lianou Electrical Appliance Co., Ltd, príomhfhiontar i gCúige Zhejiang, an tSín, mar shampla. Cuimsíonn a phróiseas táirgthe ardchaighdeáin tionscail:
Próiseas Múnlaithe Instealladh
Déantar clúdaigh breiseán a mhonarú ag baint úsáide as meaisín múnlaithe insteallta lán-uathoibríoch (fórsa clampála ≥ 800T), le cruinneas teocht an mhúnla á rialú go ± 1 ° C chun comhlíonadh tríthoiseach sonraíochtaí EN 50075 a chinntiú.
Tionól Cábla
Tá na sreanga agus na nascóirí ceangailte ag baint úsáide as táthú ultrasonaic, le luachanna friotaíochta 35% níos lú ná crimping meicniúil. Tá an líne táirgeachta feistithe le tástálaí ardvoltais (1500V/60s) agus tástálaí leanúnachais talún (friotaíocht <0.1Ω).
Córas Cigireachta Cáilíochta
Tástáil cumhachta ar 100% (ualach 1.25 uair an sruth rátáilte ar feadh 1 uair).
Áirítear le míreanna iniúchta randamacha tástáil brú liathróid (125°C/1 uair), tástáil lúba (10,000 timthriall), agus tástáil friotaíochta teasa (70°C/7 lá).
